HTF型混流式排煙風機 |
| |
機號：3.5#-12.5# 風量:1839-93217m3/h 全壓:197-2217Pa |
| |
特點：混流輪轂葉輪、采用高溫電機,電機全封閉內置,并設有專門的電機冷卻系統(tǒng),耐高溫性能優(yōu)良、效率高、噪聲低、結構合理、體積小、安裝方便等優(yōu)點。安裝上水平、垂直、吊裝均可。 |
| |
應用：高層建筑、烘房、地下車庫、地鐵、隧道等消防排煙及送排通風,雙速風機低速用于平時通排風、高速時為消防排煙。
|
|
HTF-Ⅰ(Ⅱ)型(單、雙速) 性能參數
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
3.5 |
2900 |
6181 |
787 |
2.2 |
2.5/0.65
2/4極 |
75 |
65 |
5595 |
887 |
4653 |
1044 |
4104 |
1062 |
3678 |
1086 |
1450 |
3091 |
197 |
0.55 |
66 |
52 |
2797 |
222 |
2327 |
261 |
2052 |
265 |
1839 |
272 |
4 |
2900 |
9227 |
1028 |
5.5 |
5.9/1.4
2/4極 |
79 |
111 |
8351 |
1159 |
6946 |
1363 |
6127 |
1387 |
5490 |
1419 |
1450 |
4614 |
257 |
0.75 |
67 |
68 |
4176 |
290 |
3473 |
341 |
3064 |
347 |
2745 |
355 |
4.5 |
2900 |
13138 |
1301 |
7.5 |
8/2
2/4極 |
80 |
139 |
11891 |
1466 |
9889 |
1725 |
8724 |
1755 |
7816 |
1796 |
1450 |
6569 |
325 |
1.1 |
68 |
90 |
5945 |
367 |
4945 |
431 |
4362 |
439 |
3908 |
449 |
5 |
2900 |
18022 |
1606 |
15 |
16.5/3.8
2/4極 |
85 |
219 |
163111 |
1810 |
13565 |
2130 |
11967 |
2167 |
10722 |
2217 |
1450 |
9091 |
402 |
2.2 |
69 |
124 |
8156 |
452 |
6783 |
532 |
5984 |
542 |
5361 |
554 |
5.5 |
1450 |
11993 |
486 |
3 |
3.2/1.1
2/4極 |
70 |
144 |
10855 |
548 |
9028 |
644 |
7964 |
655 |
7136 |
670 |
960 |
7941 |
213 |
1.1 |
65 |
135 |
7187 |
240 |
5977 |
282 |
5273 |
287 |
4724 |
294 |
|
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
6 |
1450 |
15571 |
578 |
5.5 |
6.7/2.2
4/6極 |
72 |
191 |
14093 |
652 |
11721 |
767 |
10340 |
780 |
9264 |
798 |
960 |
10309 |
253 |
1.5 |
66 |
167 |
9330 |
286 |
7760 |
336 |
6846 |
342 |
6133 |
350 |
6.5 |
1450 |
19797 |
679 |
7.5 |
9.5/3.1
4/6極 |
74 |
242 |
17918 |
765 |
14902 |
890 |
13146 |
916 |
11778 |
937 |
960 |
13107 |
298 |
2.2 |
69 |
203 |
11863 |
335 |
9866 |
394 |
8704 |
401 |
7798 |
411 |
7?.5 |
1450 |
24726 |
787 |
11 |
12/4
4/6極 |
77 |
321 |
22379 |
887 |
18612 |
1044 |
16419 |
1061 |
14710 |
1086 |
960 |
16370 |
345 |
3 |
70 |
256 |
14816 |
388 |
12322 |
457 |
3.3/1.6
6/8極 |
10871 |
465 |
9340 |
476 |
720 |
12278 |
194 |
1.1 |
66 |
236 |
11112 |
219 |
9242 |
257 |
8153 |
262 |
7305 |
268 |
??8 |
1450 |
30411 |
904 |
15 |
15.5/5.1
4/6極 |
80 |
365 |
27525 |
1018 |
22892 |
1198 |
20195 |
1219 |
18094 |
1247 |
960 |
20135 |
396 |
4 |
72 |
300 |
18223 |
446 |
15156 |
525 |
4.5/2.2
6/8極 |
13370 |
534 |
11979 |
547 |
720 |
15101 |
223 |
1.5 |
67 |
269 |
13668 |
251 |
11367 |
295 |
10027 |
301 |
8984 |
308 |
|
注：雙速風機重量參考同號中高速風機的重量。
HTF-Ⅰ(Ⅱ)型(單、雙速)
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
8 |
1450 |
36908 |
1028 |
18.5 |
18.5/6.2
4/6極 |
82 |
439 |
33405 |
1159 |
27782 |
1363 |
24509 |
1387 |
21959 |
1419 |
960 |
24436 |
451 |
5.5 |
74 |
344 |
22117 |
508 |
18934 |
597 |
6.5/3.2
6/8極 |
16227 |
608 |
14538 |
622 |
720 |
18327 |
253 |
2.2 |
71 |
324 |
16587 |
286 |
13795 |
336 |
12170 |
342 |
10940 |
350 |
8.5 |
1450 |
44270 |
1161 |
22 |
26/8.7
4/6極 |
85 |
488 |
40068 |
1308 |
33323 |
1539 |
29398 |
1566 |
26339 |
1602 |
960 |
29310 |
509 |
7.5 |
77 |
415 |
26528 |
573 |
22062 |
674 |
9/4.5
6/8極 |
19463 |
686 |
17438 |
702 |
720 |
21983 |
286 |
3 |
73 |
360 |
19896 |
322 |
16547 |
379 |
14597 |
386 |
13079 |
395 |
9 |
1450 |
52551 |
1301 |
30 |
33/11
4/6極 |
88 |
580 |
47563 |
1466 |
39557 |
1726 |
34897 |
1755 |
31266 |
1796 |
960 |
34793 |
570 |
11 |
80 |
462 |
31490 |
643 |
26189 |
756 |
13/6.5
6/8極 |
23104 |
769 |
20700 |
787 |
720 |
26094 |
320 |
4 |
75 |
442 |
23168 |
362 |
19642 |
425 |
15525 |
433 |
14789 |
443 |
9.5 |
1450 |
63980 |
1368 |
37 |
39/13
4/6極 |
82 |
659 |
52690 |
1765 |
47040 |
1908 |
41400 |
1979 |
35750 |
2006 |
960 |
40920 |
634 |
11 |
76 |
496 |
37033 |
717 |
30803 |
842 |
13/6.5
6/8極 |
27172 |
857 |
24344 |
877 |
720 |
30690 |
357 |
5.5 |
74 |
476 |
27774 |
403 |
23102 |
473 |
20379 |
482 |
18258 |
494 |
|
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
10 |
960 |
47726 |
704 |
15 |
17/8.5
6/8極 |
82 |
583 |
43196 |
794 |
35925 |
934 |
31692 |
950 |
28395 |
972 |
720 |
35795 |
396 |
7.5 |
77 |
538 |
32397 |
446 |
26944 |
525 |
23770 |
534 |
21296 |
547 |
10.5 |
960 |
55250 |
775 |
18.5 |
17/8.5
6/8極 |
87 |
695 |
50001 |
876 |
41591 |
1028 |
36687 |
1047 |
32869 |
1071 |
720 |
41437 |
436 |
7.5 |
79 |
600 |
37501 |
492 |
31193 |
585 |
27515 |
589 |
24651 |
602 |
11 |
960 |
63524 |
851 |
22 |
22/11
6/8極 |
89 |
788 |
57490 |
961 |
47820 |
1128 |
42182 |
1149 |
37792 |
1176 |
720 |
47643 |
478 |
11 |
82 |
723 |
43117 |
540 |
35865 |
635 |
31636 |
646 |
28344 |
661 |
11.5 |
960 |
72587 |
930 |
30 |
30/15
6/8極 |
90 |
920 |
65692 |
1050 |
54642 |
1233 |
48200 |
1256 |
43183 |
1285 |
720 |
54440 |
523 |
11 |
84 |
802 |
49268 |
591 |
40981 |
694 |
36150 |
707 |
32387 |
723 |
12 |
960 |
82472 |
1013 |
30 |
30/15
6/8極 |
92 |
998 |
74638 |
1144 |
62083 |
1343 |
54764 |
1368 |
49064 |
1399 |
720 |
61854 |
570 |
15 |
86 |
945 |
55978 |
643 |
46562 |
755 |
41073 |
769 |
36789 |
787 |
12.5 |
960 |
93217 |
1099 |
37 |
37/18
6/8極 |
93 |
1189 |
84362 |
1241 |
70171 |
1457 |
61898 |
1484 |
55456 |
1518 |
720 |
69912 |
618 |
15 |
88 |
1036 |
63271 |
698 |
52628 |
820 |
4642 |
835 |
41592 |
854 |
|
注：雙速風機重量參考同號中高速風機的重量。

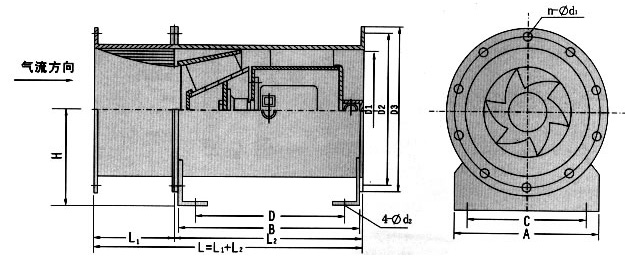

HTF型風機外形尺寸表(單位：mm )
機
號 |
進風口尺寸 |
外形尺寸L=L1+L3 |
底腳尺寸 |
D1 |
D2 |
D3 |
n-d1 |
H |
L1 |
機殼長度L2 |
A |
B |
C |
D |
4-Φd2 |
2極 |
4極 |
6極 |
8極 |
2極 |
4極 |
6極 |
8極 |
2極 |
4極 |
6極 |
8極 |
2.5 |
282 |
316 |
346 |
6-Φ6.5 |
220 |
150 |
270 |
370 |
370 |
|
260 |
365 |
365 |
365 |
|
180 |
325 |
325 |
325 |
|
Φ10.5 |
3 |
338 |
372 |
402 |
8-Φ6.5 |
250 |
180 |
390 |
390 |
390 |
|
300 |
385 |
385 |
385 |
|
220 |
345 |
345 |
345 |
|
Φ10.5 |
3.5 |
394 |
428 |
458 |
8-Φ6.5 |
280 |
210 |
460 |
410 |
410 |
|
350 |
455 |
405 |
?405 |
|
270 |
415 |
365 |
?365 |
|
Φ10.5 |
4 |
450 |
486 |
516 |
8-Φ8.5 |
310 |
240 |
580 |
430 |
430 |
|
350 |
575 |
425 |
?425 |
|
270 |
535 |
385 |
?385 |
|
Φ10.5 |
4.5 |
506 |
547 |
582 |
8-Φ8.5 |
330 |
270 |
610 |
470 |
470 |
|
400 |
605 |
465 |
?465 |
|
300 |
565 |
405 |
?405 |
|
Φ12.5 |
5 |
563 |
604 |
639 |
8-Φ8.5 |
350 |
300 |
800 |
580 |
500 |
|
450 |
720 |
550 |
?490 |
|
350 |
680 |
510 |
?450 |
|
Φ12.5 |
5.5 |
619 |
665 |
705 |
12-Φ10.5 |
380 |
330 |
|
590 |
550 |
?590 |
500 |
|
580 |
540 |
580? |
400 |
|
530 |
490 |
530? |
Φ12.5 |
6 |
675 |
721 |
761 |
12-Φ10.5 |
420 |
360 |
|
670 |
600 |
?600 |
550 |
|
660 |
590 |
?590 |
450 |
|
610 |
540 |
?540 |
Φ12.5 |
6.5 |
732 |
778 |
818 |
12-Φ10.5 |
460 |
390 |
|
740 |
640 |
?620 |
550 |
|
730 |
630 |
?610 |
450 |
|
680 |
580 |
?560 |
Φ12.5 |
7 |
788 |
839 |
884 |
12-Φ10.5 |
490 |
420 |
|
840 |
720 |
640 |
600 |
|
830 |
710 |
630 |
500 |
|
780 |
630 |
580 |
Φ12.5 |
7.5 |
844 |
895 |
940 |
14-Φ12.5 |
510 |
450 |
|
870 |
780 |
700 |
650 |
|
860 |
770 |
690 |
550 |
|
810 |
720 |
640 |
Φ12.5 |
8 |
900 |
951 |
996 |
14-Φ12.5 |
560 |
480 |
|
920 |
800 |
760 |
700 |
|
910 |
790 |
750 |
600 |
|
860 |
740 |
700 |
Φ14 |
8.5 |
957 |
1013 |
1063 |
14-Φ12.5 |
570 |
510 |
|
960 |
850 |
780 |
800 |
|
950 |
840 |
770 |
700 |
|
900 |
7890 |
720 |
Φ14 |
9 |
1013 |
1069 |
1119 |
16-Φ12.5 |
620 |
540 |
|
1050 |
920 |
880 |
850 |
|
1040 |
910 |
870 |
750 |
|
990 |
860 |
820 |
Φ14 |
9.5 |
1070 |
1126 |
1176 |
16-Φ12.5 |
650 |
570 |
|
|
940 |
900 |
850 |
|
|
930 |
890 |
750 |
|
|
880 |
840 |
Φ14 |
10 |
1125 |
1181 |
1231 |
16-Φ12.5 |
680 |
600 |
|
|
1000 |
940 |
850 |
|
|
990 |
930 |
750 |
|
|
940 |
880 |
Φ14 |
10.5 |
1180 |
1236 |
1286 |
16-Φ12.5 |
710 |
630 |
|
|
1060 |
960 |
850 |
|
|
1050 |
950 |
750 |
|
|
1000 |
950 |
Φ16 |
11 |
1237 |
1303 |
1363 |
16-Φ12.5 |
740 |
660 |
|
|
1100 |
1040 |
950 |
|
|
1090 |
1030 |
850 |
|
|
1040 |
980 |
Φ16 |
11.5 |
1294 |
1350 |
1400 |
16-Φ12.5 |
770 |
690 |
|
|
1200 |
1080 |
950 |
|
|
1190 |
1070 |
850 |
|
|
1140 |
1020 |
Φ16 |
12 |
1350 |
1416 |
1476 |
16-Φ12.5 |
800 |
720 |
|
|
1330 |
1200 |
1000 |
|
|
1320 |
1190 |
900 |
|
|
1270 |
1140 |
Φ16 |
12.5 |
1406 |
1472 |
1532 |
16-Φ12.5 |
820 |
750 |
|
|
1420 |
1250 |
1000 |
|
|
1410 |
1240 |
900 |
|
|
1360 |
1190 |
Φ18 |
消防排煙系列風機
浙公網安備 33060402000392號
